System służy do wykonywania przeciwpożarowych ścian i drzwi o klasach odporności ogniowej od El 30 do El 60, które są stosowane jako przegrody ogniowe zewnętrzne i wewnętrzne.

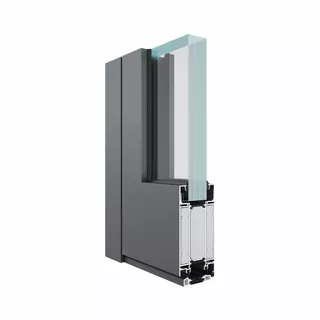

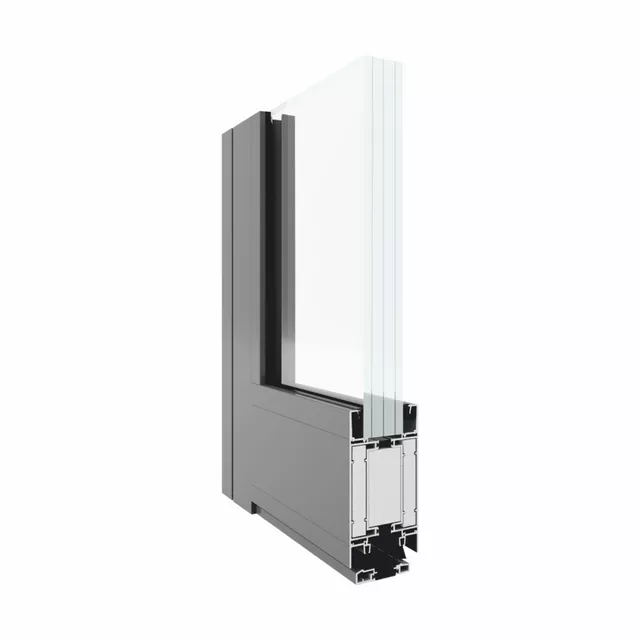

Umożliwia także wykonywanie konstrukcji dymoszczelnych. Profile termoizolowane systemu TM 75EI składają się z dwóch części aluminiowych oddzielonych od siebie przekładką termiczną. Rolę izolacji w profilach spełniają przekładki termiczne z poliamidu wzmocnionego włóknem szklanym o szerokości 75 mm.
Profile wykonywane są w dwóch wariantach konstrukcyjnych różniących się stopniem wypełnienia komór kształtowników aluminiowych wkładami izolacyjnymi, ognioochronnymi.
Zalety systemu
-
system oferuje możliwość wykonania przeciwpożarowych ścian i drzwi
o klasach odporności ogniowej od El 30 do El 60, które mogą być
stosowane zarówno jako przegrody ogniowe zewnętrzne, jak i wewnętrzne, -
symetryczna budowa profili,
-
klasyfikacja systemu jako dymoszczelny w klasach Sa oraz S200,
-
klasyfikacja materiałów jako nierozprzestrzeniających ognia (NRO),
-
duży wybór rozwiązań konstrukcyjnych od ścian działowych poprzez
witryny i drzwi jedno oraz dwuskrzydłowe (możliwa wersja z naświetlami
i doświetlami), -
wypełnienia z szybami jedno i dwukomorowymi,
-
szeroki wybór dostawców szyb przeciwpożarowych,
-
nowe wkłady izolacyjne poprawiające współczynnik przenikania ciepła.
Parametry techniczne
| DRZWI WEWNĘTRZNE | DRZWI ZEWNĘTRZNE | |
| Izolacyjność termiczna EN 10077-2 | Uf od 2,0 W/m²K | Uf od 2,0 W/m²K |
| Izolacyjność akustyczna EN ISO 140-3 | Rw = 30 ÷ 40 | Rw = 30 ÷ 40 |
| Przepuszczalność powietrza EN 12207 | Klasa 2 | Klasa 4 |
| Wodoszczelność EN 12208 | - | Klasa 8A |
| Odporność na obciążenie wiatrem EN 12210 | Klasa C1 | Klasa C2/B2 |
| Odporność ogniowa EN 13501-2 | EI 30, EI 60 | EI 30, EI 60 |
| Odporność na cykliczne otwieranie/ zamykanie EN 16034 | Klasa C5 | Klasa C5 |
| Skręcanie statyczne EN 1192 | Klasa 4 (350N) | Klasa 4 (350N) |
| Odporność na uderzenie ciałem miękkim i ciężkim EN 1192 | Klasa 4 (180J) | Klasa 4 (180J) |
| Odporność na uderzenie ciałem twardym EN 1192 | Klasa 4 (8J) | Klasa 4 (8J) |
Charakterystyka systemu
| DRZWI | OKNA STAŁE | |
| Głębokość konstrukcyjna ościeżnicy | 74,8 mm / 82 mm | 74,8 mm / 82 mm |
| Głębokość konstrukcyjna skrzydła | 74,8 mm / 82 mm | 74,8 mm / 82 mm |
| Maksymalne wymiary L x H – drzwi jednoskrzydłowe ppoż. | 1350 x 2990 mm lub 1570 x 2710 mm | 1350 x 2990 mm lub 1570 x 2710 mm |
| Maksymalne wymiary L x H – drzwi dwuskrzydłowe ppoż. | 2600 x 3050 mm lub 2900 x 2875 mm | 2600 x 3050 mm lub 2900 x 2875 mm |
| Max. wymiary L x H – drzwi jednoskrzydłowe ppoż. i dymoszczelne | 1400 x 2600 mm | 1400 x 2600 mm |
| Max. wymiary L x H – drzwi dwuskrzydłowe ppoż. i dymoszczelne | 2600 x 2600 mm | 2600 x 2600 mm |
