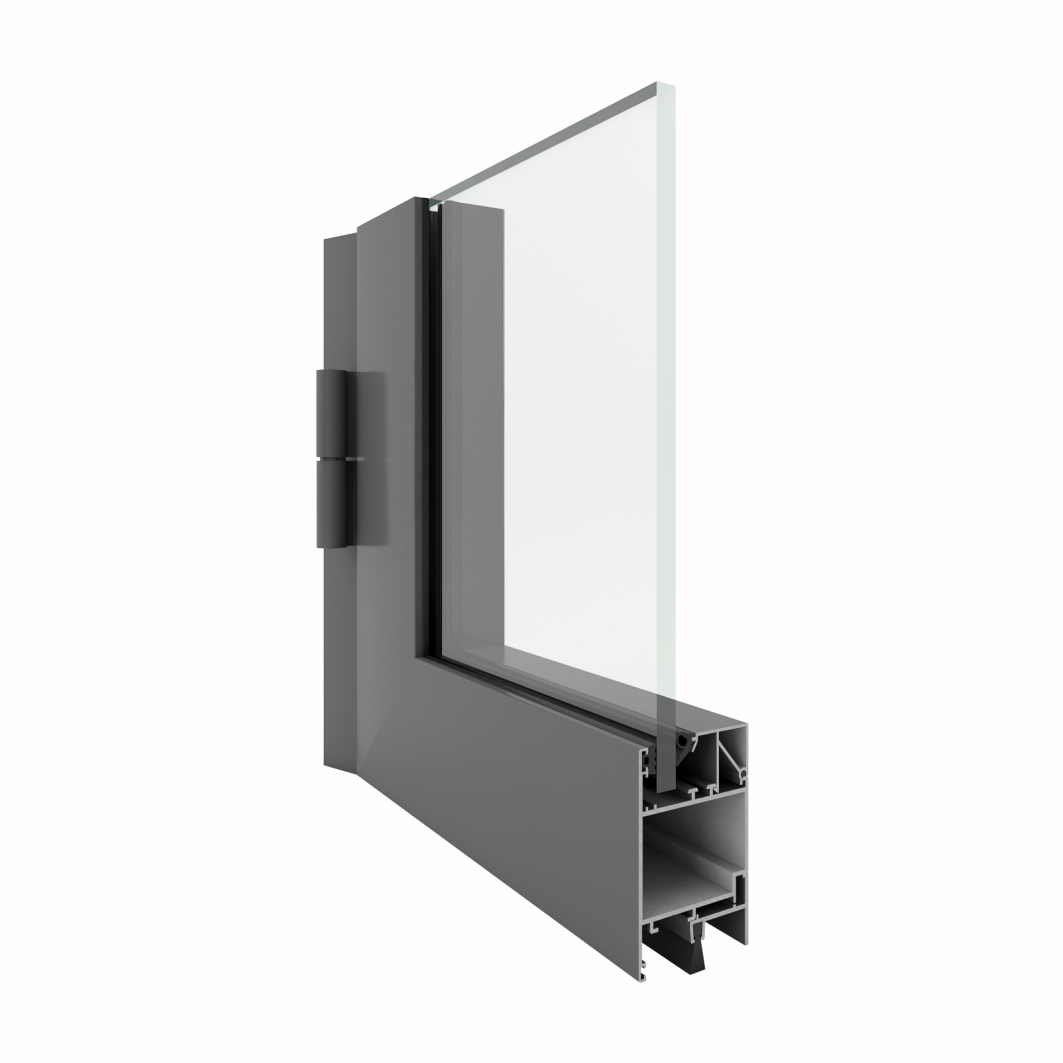

System służy do wykonywania niewymagających izolacji termicznej przegród i konstrukcji do zabudowy wewnętrznej, takich jak: drzwi wahadłowe, okna podawcze, nienośne ściany działowe, witryny, boksy.
Głębokość profilu (50 mm) czyni go jednym z najmocniejszych na rynku w tej grupie.
System posiada rozwiązania technologiczne przeniesione z wprowadzonego wcześniej systemu „ciepłego" PI 50N opartego na zawiasach wrębowych. Akcesoria i okucia to wspólna cecha tych systemów. Wprowadzona unifikacja pozwala wykonywać konstrukcje szybko, eliminując przy tym możliwość wystąpienia błędów przy prefabrykacji.
Zalety systemu
-
możliwość wykorzystania systemu do wykonania niewymagających izolacji termicznej przegród i konstrukcji do zabudowy wewnętrznej, takich jak drzwi wahadłowe, okna podawcze, nienośne ściany działowe, witryny, boksy,
-
możliwość wykonywania konstrukcji o dużych gabarytach dzięki szerokiej gamie
profili (w tym wzmocnionych słupków), -
możliwość konstruowania drzwi otwieranych do wewnątrz i na zewnątrz,
całoszklanych, jedno- i dwuskrzydłowych, -
możliwość wykonywania konstrukcji dymoszczelnych,
-
możliwość tworzenia drzwi wahadłowych oraz okien podawczych,
-
możliwość wykonania konstrukcji łukowych,
-
możliwość wykonania ścian pod dowolnym kątem,
-
możliwość tworzenia zabudowy całoszklanej,
-
głębokość profilu (50 mm) czyni go jednym z najwytrzymalszych na rynku w tej grupie,
-
możliwość łączenia ze wszystkimi systemami Yawal.
Parametry techniczne
| Siła operacyjna EN 12046 |
Klasa 2 |
| Trwałość mechaniczna EN 12400 |
Klasa 5 |
| Dymoszczelność EN 13501-2 |
Klasa Sa S200 |
| Skręcanie statyczne EN 1192 |
Klasa 3 (300 N) |
| Obciążenie statyczne EN 1192 |
Klasa 3 (800N) |
| Odporność na uderzenie ciałem miękkim i ciężkim EN 11992 |
Klasa 3 (120 J) |
| Odporność na uderzenie ciałem twardym EN 11992 |
Klasa 3 (5 J) |
| Rozprzestrzenianie ognia EN 11992 |
Klasa 3 (5 J) |
Charakterystyka systemu
| Okno podawcze | Drzwi z profili okiennych |
Drzwi wahadłowe | Drzwi standardowe | Drzwi podwieszane | ||
| Grubość konstrukcyjna ościeżnicy |
50 mm | 50 mm | 50 mm | 50 mm | 50 mm | 50 mm |
| Grubość konstrukcyjna skrzydła |
57 mm | 21,8/45,5 mm | 57 mm | 50 mm | 50 mm | 50 mm |
| Wysokość listwy przyszybowej |
20/22 mm | 20 mm | 20/22 mm | 20/22 mm | 20/22 mm | 20/22 mm |
| Grubość wypełnienia | 6÷43 mm | 4÷6,4 mm | 4÷43 mm | 4÷34 mm | 4÷34 mm | 6÷34 mm |
| Maksymalne wymiary L x H – drzwi wewn. jednoskrzydłowe |
500 ÷ 1400 mm x 500 ÷ 2500 mm | |||||
| Maksymalne wymiary L x H – drzwi wewn. dwuskrzydłowe |
1000 ÷ 2400 mm x 500 ÷ 2500 mm | |||||
