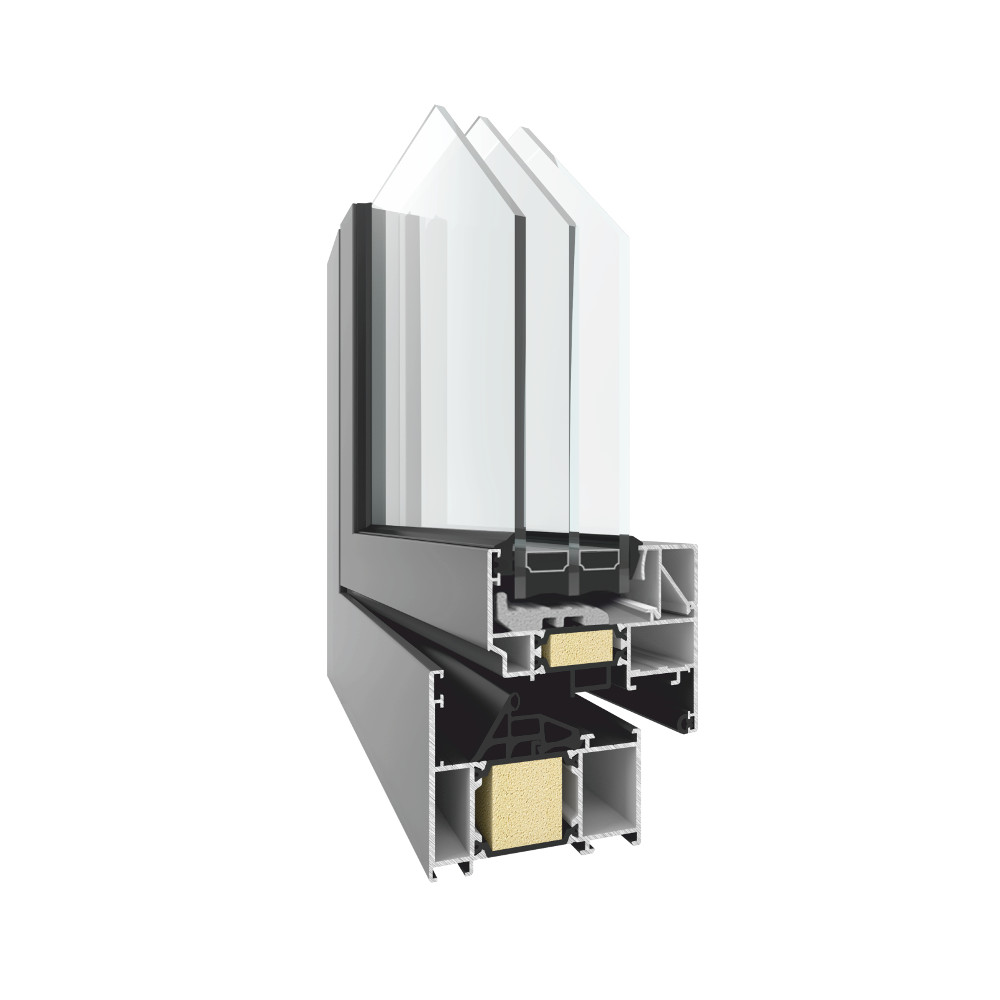

System TM 74HI

System służy do konstruowania okien, drzwi, witryn o wysokich parametrach termoizolacji przeznaczonych do stosowania w obiektach budownictwa mieszkaniowego, użyteczności publicznej i przemysłowych.

Zastosowane w systemie termoizolatory (wykonane z poliamidu wzmocnionego włóknem szklanym) oraz przestrzeń pomiędzy nimi wypełniono dodatkowo pianką poliuretanową.

System pozwala na tworzenie konstrukcji o dużych wymiarach ze względu na wykorzystanie wzmocnionych profili w układzie od zewnątrz, jak i od wewnątrz.

Zalety systemu

  • możliwość gięcia profili,

  • możliwość instalowania okien w systemach fasadowych,

  • możliwość budowy zestawów konstrukcji łączonych pod dowolnym kątem,

  • możliwość zastosowania zamków elektrycznych,

  • możliwość stosowania ukrytych zawiasów nawierzchniowych, rolkowych.

Parametry techniczne

SYSTEM TM 74HI OKNA
Przepuszczalność powietrza klasa 4 wg PN-EN 12207
Wodoszczelność E 1050 wg PN-EN 12208
Współczynnik przenikania ciepła

Uf = od 1,0 W/m2K wg PN-EN ISO 10077-2

Izolacyjność akustyczna

Rw = 31÷44 dB wg PN-EN ISO 20140-3

Odporność na włamanie

RC2, RC2N, RC3

Odporność na obciążenie wiatrem

C5/B5 (2000PA) PN-EN 12210:2016

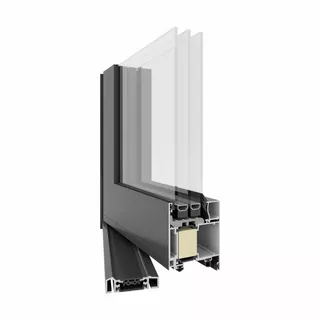

SYSTEM TM 74HI DRZWI
Przepuszczalność powietrza

klasa 4 wg PN-EN 12207

Wodoszczelność

E 900 wg PN-EN 12208

Współczynnik przenikania ciepła

Uf = od 1,2 W/m2K wg PN-EN ISO 10077-2

Izolacyjność akustyczna

Rw = 28÷42 dB wg PN-EN ISO 20140-3

Odporność na włamanie

RC2, RC2N, RC3

Odporność na obciążenie wiatrem

C5/B5 (2000Pa) PN-EN 12210:2016

Charakterystyka systemu

SYSTEM TM 74HI OKNA
Głębokość konstrukcyjna okna
Profil ościeżnicy 74 mm
Profil skrzydła 83,4 mm
Grubość szyby dla okna
Profil ościeżnicy 16÷58 mm
Profil skrzydła 25÷66 mm
Maksymalny ciężar skrzydła

200 kg

Maksymalne wymiary (szer. x wys.)

- jednoskrzydłowe: 1400 mm x 2800 mm
- dwuskrzydłowe: 2400 mm x 2700 mm

SYSTEM TM 74HI DRZWI
Głębokość konstrukcyjna drzwi
Profil ościeżnicy / skrzydła 74 mm
Maksymalny ciężar skrzydła

250 kg

Maksymalne wymiary (szer. x wys.)

- jednoskrzydłowe: 1400 mm x 2800 mm,
- dwuskrzydłowe: 2300 mm x 2700 mm
