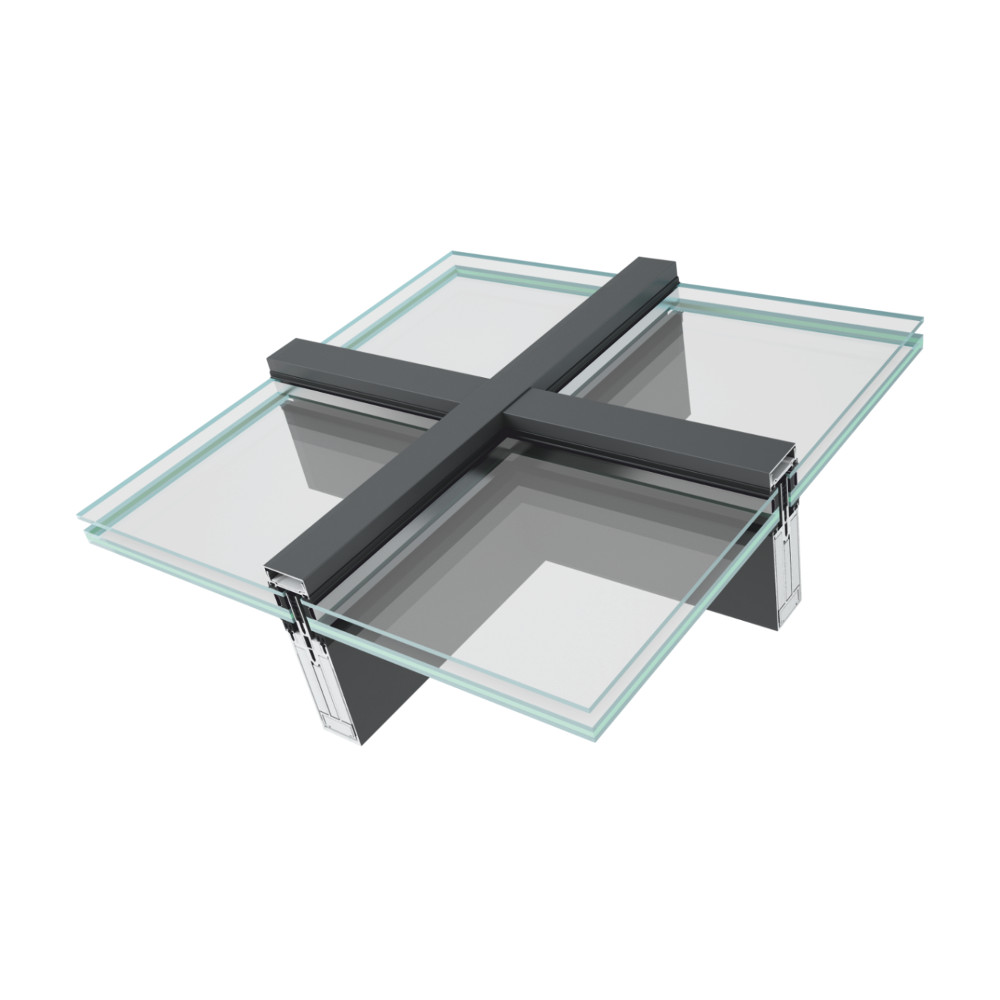

System FA 50N DACH REI 15, REI 20, RE 30, REW 30 umożliwia projektowanie i wykonywanie dachu przeszklonego (świetlika o odporności ogniowej) i konstrukcji nośnej z profili aluminiowych systemu FA 50N.
System posiada konstrukcję szkieletową składającą się ze słupów i rygli aluminiowych, w których montowane są wypełnienia przezierne ze szkła hartowanego i ognioodpornego.
W komory profili mocowane są kształtowniki wzmacniające z wkładami chłodzącymi. W konstrukcji dachu oprócz typowych elementów systemu aluminiowego zastosowano materiały izolacyjne o bardzo dobrych właściwościach przeciwpożarowych.
Zalety systemu
-
możliwość wykonania dachów przeszklonych jedno- i dwuspadowych o nachyleniu od 3° - 75°,
-
możliwość wykonania konstrukcji w różnych wersjach kolorystycznych i wykończenia powierzchni,
-
zgodność z rygorystycznymi normami w zakresie ochrony przeciwpożarowej - klasa odporności ogniowej REI 15, REI 20, RE 30, REW 30,
-
możliwość realizacji konstrukcji świetlików i dachów przeszklonych o zróżnicowanych kształtach,
-
możliwość wykonania świetlika w odmianie strukturalnej,
-
możliwość łączenia z innymi systemami Yawal.
Parametry techniczne
| Przepuszczalność powietrza | klasa AE 1650 wg PN-EN 12152:2004 |
| Wodoszczelność |
klasa R7 wg PN-EN 12154 |
| Klasyfikacja ogniowa |
klasa REI 15, REI 20, RE 30, REW 30 wg PN-EN 13501-2:2016-7 |
| Współczynnik przenikania ciepła |
Uf = od 1,27 W/m2K wg PN-EN ISO 10077-2 |
| Odporność na obciążenie wiatrem |
+/- 3600 Pa wg PN-EN 13116:2004 |
| Izolacyjność akustyczna | Rw = 31÷44 dB wg PN-EN ISO 140-3 |
| Wewnętrzna widoczna szerokość | 50 mm |
| Zewnętrzna widoczna szerokość | 50 mm |
| Szklenie | mocowanie listwami dociskowymi i listwami maskującymi lub maskowanie silikonem |
| Grubość szyby | 10÷80 mm |
| Maksymalny wymiar przeszklenia | 1228 x 2308 mm (szer. x wys.) |
| Maksymalna powierzchnia przeszklenia | 2,02 m² |
| Maksymalny rozstaw krokwi | 1250 mm (wartość w osi) |
